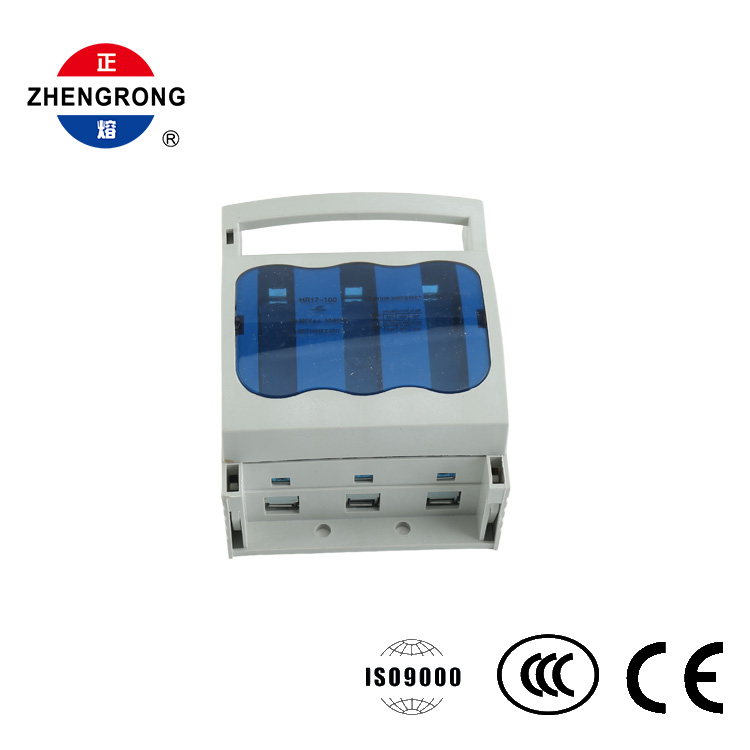

3-полюсный выключатель-разъединитель с предохранителем, 100 А, 690 В, DIN-рейка

Выключатель-разъединитель с предохранителем ZHENGRONG HR17-100 представляет собой компактное профессиональное устройство переключения и защиты для трехфазного распределения низкого напряжения. Он сочетает в себе функции выключателя нагрузки, разъединителя и защиты от короткого замыкания в одном блоке, сокращая количество компонентов и упрощая проводку панели.

Трехполюсная конструкция защищает все три фазы цепи. Он рассчитан на ток 100 А при напряжении 690 В и соответствует стандарту GB/T 14048.3-2017, маркируется как предохранитель-разъединитель по стандартной номенклатуре.

Проектирование и эксплуатация

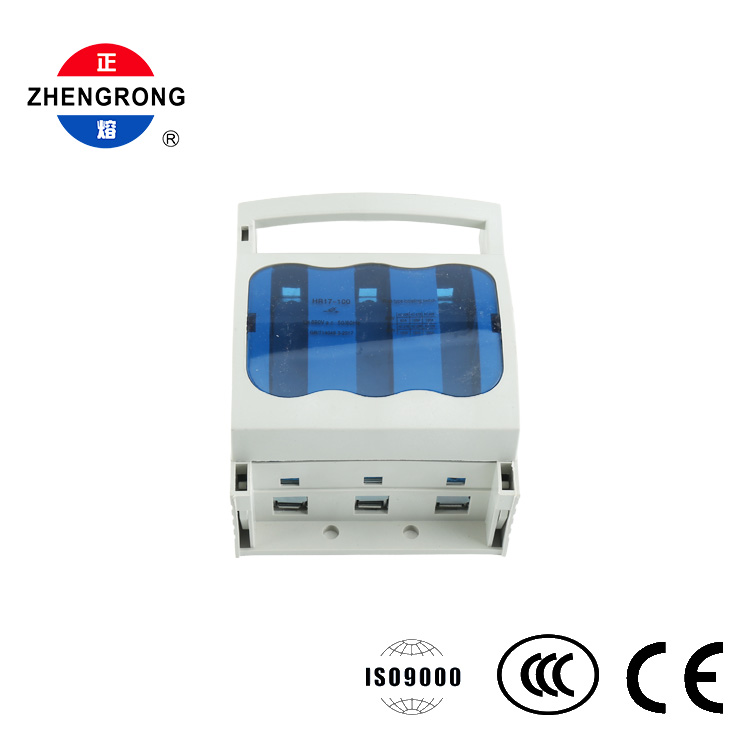

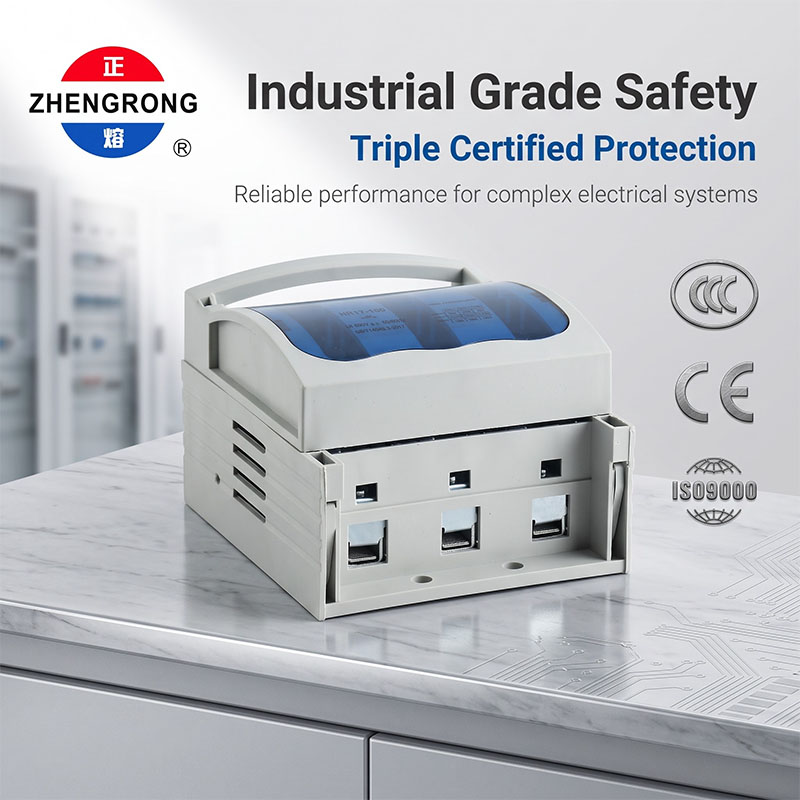

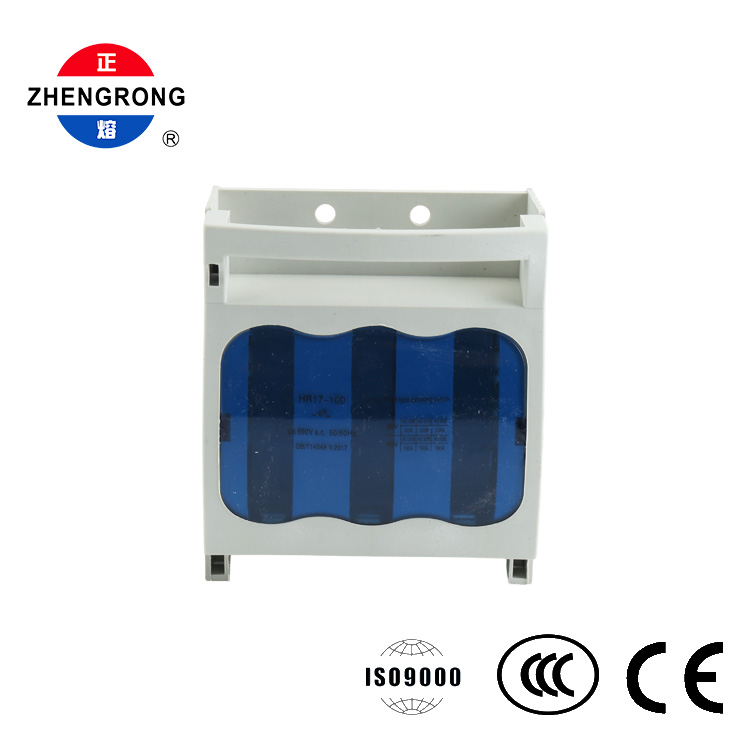

Устройство состоит из основания и открывающейся верхней крышки со встроенной горизонтальной ручкой вверху. Рукоятка обеспечивает удобный захват для ручного включения/выключения, а полупрозрачное синее окошко в крышке позволяет операторам одним взглядом проверить состояние предохранителя, не открывая устройство.

Крышка выдвижного ящика открывается для быстрого осмотра и замены предохранителя. Корпус отлит из армированного огнестойкого конструкционного пластика (нейлона или марки ПБТ) с ребрами жесткости, обеспечивающими высокую механическую прочность, изоляцию и термостойкость.

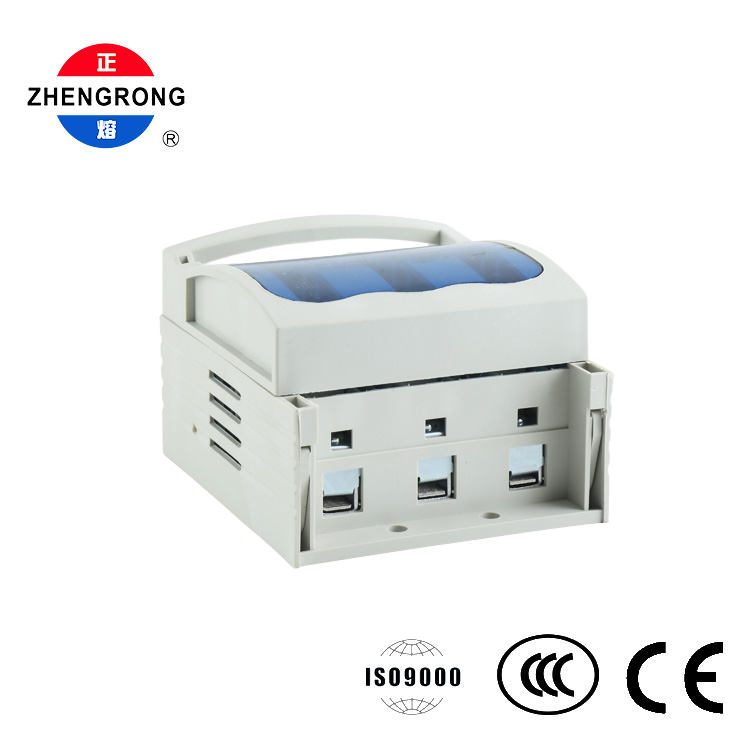

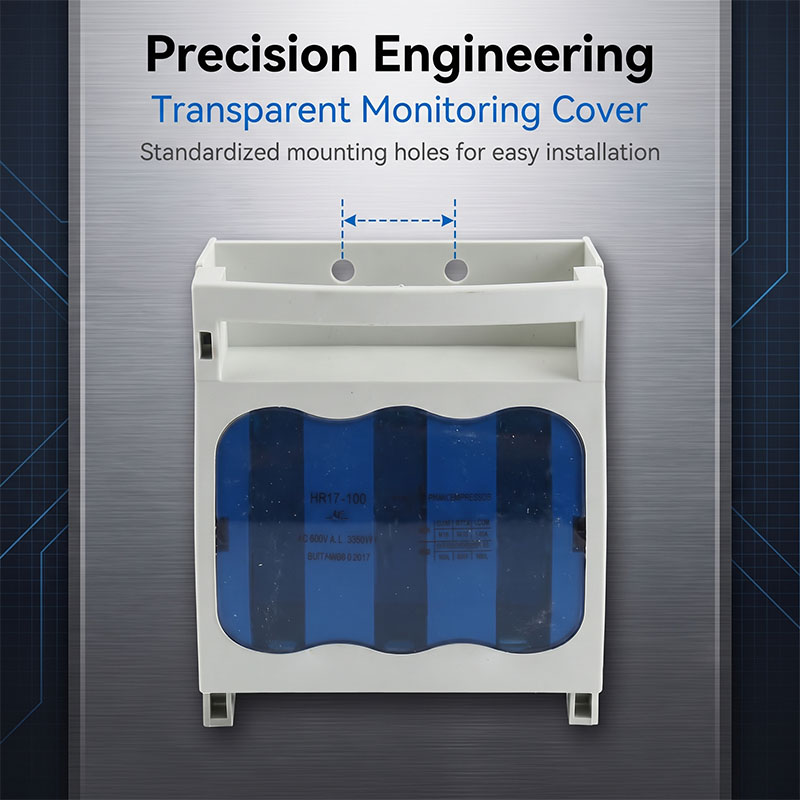

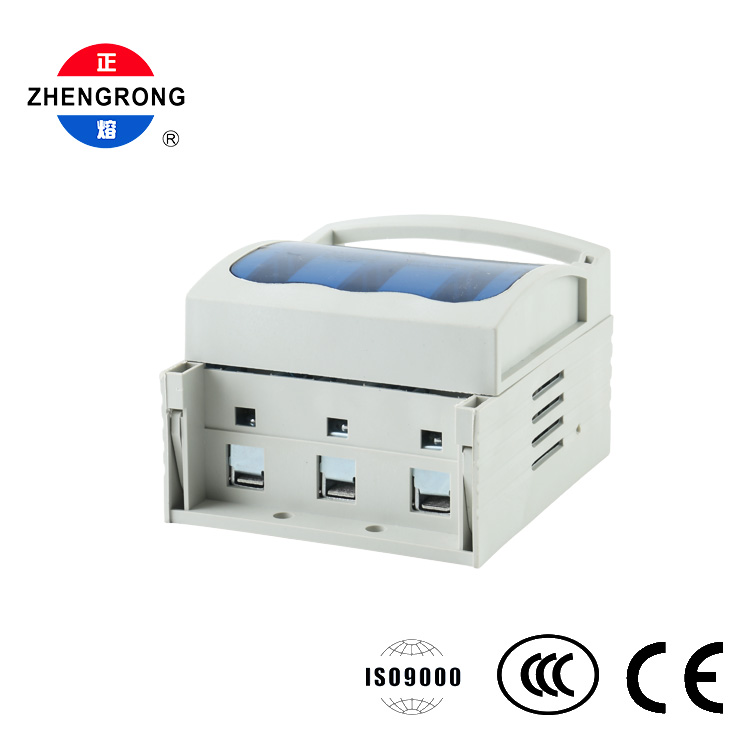

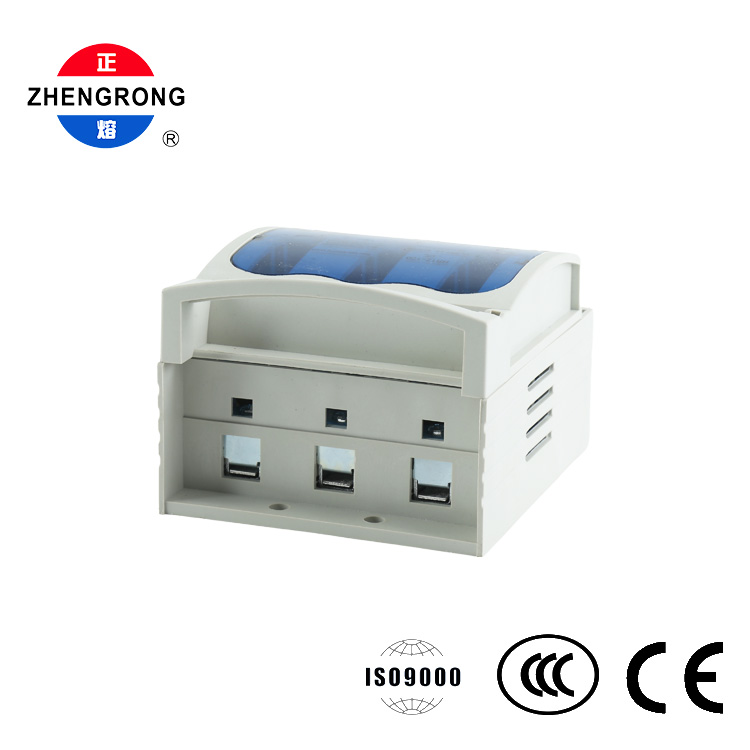

Подключение осуществляется через три нижние клеммы с винтовыми зажимами для надежной и удобной в обслуживании фиксации кабеля. Для установки основания предлагается два варианта: боковые зажимы для стандартной установки на DIN-рейку шириной 35 мм или два круглых отверстия под винты на опорной пластине для непосредственной фиксации на монтажной пластине шкафа. Боковые слоты и защелки также позволяют устанавливать рядом друг с другом или добавлять вспомогательные контакты.

Функции

Функция 3-в-1

● — коммутация нагрузки, изоляция и защита от короткого замыкания в одном компактном блоке.

3-полюсная трехфазная защита

● — одновременная защита всех фаз при трехфазной нагрузке.

Видимая изоляция разрыва

● — четкая точка отключения в открытом состоянии, обеспечивающая безопасное обслуживание и аварийное отключение.

Полупрозрачное голубое окно

● — состояние предохранителя видно сразу, не открывая крышку.

Ручка выдвижного типа

● — широкая горизонтальная рукоятка для удобного и надежного ручного переключения.

Двойные варианты монтажа

● — Зажимы для DIN-рейки шириной 35 мм или винтовое крепление для гибкой установки.

Усиленный огнестойкий корпус

● — инженерный пластик нейлон/ПБТ с ребрами для обеспечения высокой прочности, изоляции и термостойкости.

Надежные винтовые зажимы

● — надежная проводка с удобным доступом для обслуживания.

Расширяемый дизайн

● — боковые пазы и защелки поддерживают параллельный монтаж и вспомогательные контакты.

Сертифицированное качество

● — соответствует GB/T 14048.3-2017; Сертифицированы ISO9000, CCC и CE.

● Заводские распределительные коробки и шкафы управления.

● Главные распределительные щиты и защита ответвлений в коммерческих зданиях.

● Отключение питания и защита от короткого замыкания двигателей и трансформаторов.

● Низковольтные распределительные системы на промышленных предприятиях.

● Центры управления двигателями

● Изоляция при обслуживании и аварийное переключение.

● Производители панелей, подрядчики по электромонтажу и бригады по техническому обслуживанию предприятий.
