Почему безопасность вашей солнечной батареи зависит от выбора правильного фотоэлектрического предохранителя постоянного тока

2025-11-18 0 Оставьте мне сообщение

Независимо от того, на какую солнечную электростанцию вы зайдете, какой коммерческий инверторный шкаф вы откроете или какую фотоэлектрическую систему на крыше жилого дома вы осматриваете, вы обнаружите часто упускаемый из виду, но очень важный компонент:Фотоэлектрический предохранитель постоянного тока. НеуместныйФотоэлектрический предохранитель постоянного токаможет не только поставить под угрозу безопасность, но и привести к значительным финансовым потерям. Что делает это маленькое устройство таким незаменимым? Почему эксперты последовательно выбираютЧжэнхаопредохранители? Давайте вместе раскроем его тайны.

Уникальные задачи

В отличие от переменного тока (AC), который вы используете в своем доме, солнечные панели генерируют постоянный ток (DC). Этот DC обладает уникальными и потенциально опасными характеристиками:

1. Постоянное напряжение и большой ток. Цепи постоянного тока работают при сильном солнечном свете, близком к максимальному напряжению. В отличие от переменного тока, короткое замыкание не исчезает в следующей точке перехода через ноль; Образующаяся дуга может длиться гораздо дольше и генерировать температуру, достаточную для того, чтобы расплавить металл и вызвать пожар.

2. Низкое сопротивление источника: солнечные панели имеют очень низкое внутреннее сопротивление. При возникновении короткого замыкания практически мгновенно генерируется огромный импульсный ток. Без быстродействующей защиты кабели и разъемы могут мгновенно перегореть.

3. Сложные массивы. Последовательно соединенные солнечные панели генерируют высокое напряжение (обычно 600 В, 1000 В или 1500 В постоянного тока). Для защиты каждой панели или массива необходимы скоординированные, надежные и высоковольтные предохранители в коробке сумматора.

Именно поэтому стандартные предохранители переменного тока не могут надежно защитить солнечные цепи постоянного тока; им не хватает специальной конструкции, необходимой для эффективного гашения непрерывных дуг постоянного тока высокого напряжения. ТолькоФотоэлектрические предохранители постоянного токаРазработанные специально для производства фотоэлектрической энергии, они имеют инженерную конструкцию и прошли строгие испытания, необходимые для выполнения этой задачи.

Назначение фотоэлектрического предохранителя постоянного тока

Основная цельфотоэлектрические предохранители постоянного токаВсе просто: изолировать неисправности до того, как произойдет катастрофа. В частности, они защищают от двух ключевых рисков:

1. Короткое замыкание. Короткие замыкания, вызванные повреждением линии, сбоями соединения, проникновением влаги, повреждением грызунами, неисправностью компонентов или неправильной установкой, создают путь с низким сопротивлением, что приводит к большому неконтролируемому скачку тока. Фотоэлектрические предохранители постоянного тока немедленно обнаруживают эту перегрузку и расплавляют свои внутренние компоненты, безопасно отключая цепь и предотвращая повреждения на входе (панели, инверторы) и на выходе (расплавленные линии, пожары).

2. Обратный ток. При выходе из строя цепи в большой параллельной системе может возникнуть обратный ток. Неисправная панель действует как поглотитель тока, заставляя нормальную схему пропускать ток обратно через неисправную панель. Этот обратный ток может вызвать перегрев и необратимое повреждение соответствующей панели. Стратегическая установка фотоэлектрических предохранителей постоянного тока действует как односторонний клапан, блокируя обратный ток и предотвращая повреждение.

Фотоэлектрические предохранители постоянного тока являются важнейшими защитными устройствами в солнечных системах:

Критические точки размещения фотоэлектрических предохранителей постоянного тока	Защищает от	Последствия без защиты
Входы блока сумматора	Сверхток в отдельных цепях панели, подаваемых на сумматор.	Неисправность в одной цепочке тянет разрушительный ток из всех параллельных цепочек, потенциально поджигая кабели, клеммы и всю коробку.
Вывод строк серии	Обратный ток течет обратно в неисправную цепочку (как описано выше).	Перегрев и необратимое повреждение панелей поврежденной нитки. Значительная потеря мощности.
Между сумматорами струн и центральными инверторами	Серьезные короткие замыкания происходят на питающих кабелях большего диаметра или перед входом постоянного тока инвертора.	Риск катастрофического возникновения дугового пожара на незащищенных главных трассах постоянного тока; подавляет защиту инвертора по постоянному току.
Внутренние преобразователи/оптимизаторы постоянного тока	Внутренние неисправности блока преобразования энергии.	Повреждение распространяется за пределы преобразователя, потенциально затрагивая другие компоненты или схемы. Пожарный риск.
Батарейные цепочки в системах постоянного тока	Короткие замыкания в аккумуляторных батареях большой емкости и высокой энергии.	Неконтролируемый выброс, приводящий к возможному тепловому разгону, пожару, взрыву.

1. В моей системе переменного тока используются стандартные предохранители. Почему я не могу использовать эти предохранители для непосредственной защиты солнечных панелей?

Абсолютно нет. Стандартные предохранители переменного тока проверяются только для цепей переменного тока. Физика гашения дуг постоянного тока (особенно при высоких напряжениях, распространенных в солнечных системах) гораздо сложнее. Дуги переменного тока гаснут в точке перехода напряжения через ноль 100–120 раз в секунду. Однако дуги постоянного тока не имеют этой точки гашения; они продолжают сильно гореть, что приводит к перегреву, взрывам и даже пожарам. Фотоэлектрические предохранители постоянного тока сертифицированы и специально разработаны с уникальными дугогасительными камерами и материалами, позволяющими безопасно прерывать непрерывные высоковольтные дуги постоянного тока в течение миллисекунд.

2. Как мне узнать, какой номинал силы тока мне следует выбрать для фотоэлектрического предохранителя постоянного тока?

Спецификация предохранителя должна определяться на основе тока конкретной цепи, которую он защищает. Для этого необходимы расчеты: Определите ток короткого замыкания цепочки/панели (Isc): В стандартных условиях испытаний (STC) найдите максимальный номинал Isc для панели или цепочки.

Применение запаса прочности. Передовая практика рекомендует устанавливать номиналы предохранителей на уровне 125–150 % от Isc (распределение тока прерывания). (Например, если Isc струны составляет 10 А, предохранитель должен быть на 12 А или 15 А). Это обеспечивает запас для изменений нормального рабочего тока, гарантируя при этом, что он может выдерживать токи повреждения, значительно превышающие нормальный рабочий ток. Всегда обращайтесь к руководству по установке, национальным электротехническим нормам (NEC, IEC) и спецификациям последующего оборудования (объемных коробок, инверторов) — в них обычно указаны требуемые номиналы предохранителей. Предохранители с заниженным номиналом могут привести к ложным срабатываниям, а предохранители с завышенным номиналом опасны и нарушают технические характеристики.

3. У меня перегорел предохранитель. Каковы общие причины?

Перегоревший предохранитель указывает на то, что он выполнил свою важную функцию. К частым причинам относятся: Короткое замыкание: повреждение изоляции кабеля, незакрепленные разъемы, вызывающие искрение, нарушение изоляции клемм, физическое повреждение проводки или оборудования, а также отказ внутренних компонентов.

Сильная перегрузка: ток постоянно и значительно превышает номинальный ток предохранителя (это встречается реже, чем короткое замыкание, но может произойти, если проводка или компонент сильно занижены по номиналу; однако сначала должно сработать устройство защиты цепи).

Неправильное перегорание: хотя неправильное перегорание высококачественных предохранителей встречается редко, это может произойти, если характеристики предохранителя немного не соответствуют характеристикам, производительность ухудшилась из-за старения/экстремальных условий окружающей среды, плохие соединения вызывают перегрев клемм держателя предохранителя или имеются производственные дефекты.

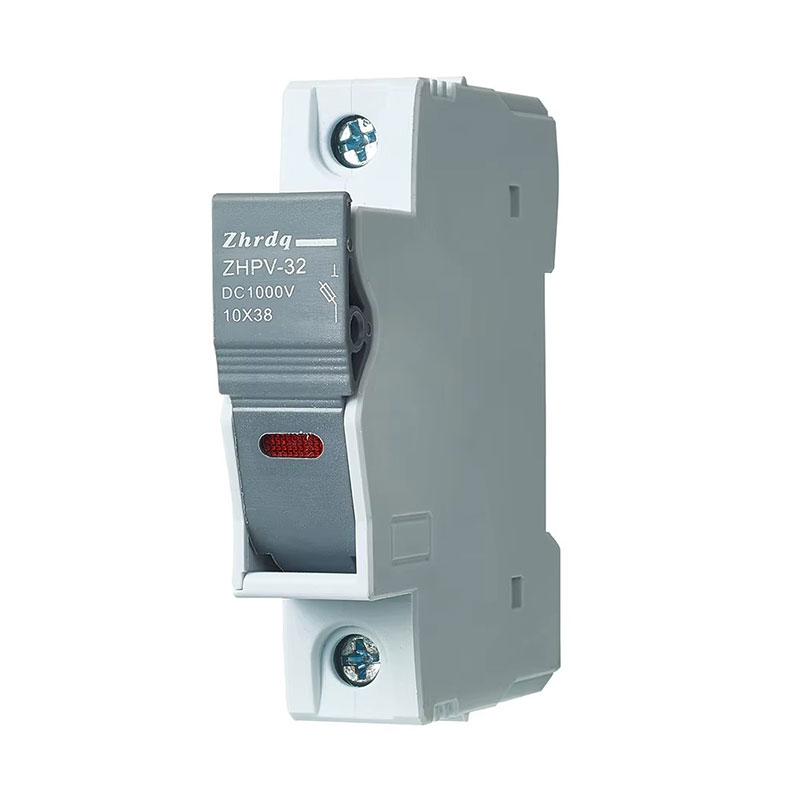

Photovoltaic DC Fuse

Ваша солнечная батарея может проработать некоторое время без надлежащего размера и сертификации.фотоэлектрические предохранители постоянного тока, но «эксплуатация» означает нечто большее, чем просто выработка электроэнергии; это означает надежную и безопасную работу на десятилетия вперед. Каждый объединительный блок и каждая цепочка кабелей могут стать точкой отказа, потенциально выходя из строя при определенных условиях. Использование некачественных предохранителей или обход защиты — это не короткий путь, а скорее неприемлемый риск для технических специалистов, имущества и ваших инвестиций.

Чжэнхао предохранителипредставляют собой инженерную безопасность. Изготовленные в соответствии со строгими стандартами и проверенные в суровых мировых условиях, они обеспечивают критически важную защиту с быстрым реагированием и высокой отключающей способностью, необходимую современным фотоэлектрическим системам.
